YBX2系列高压防爆型高效率трехфазный асинхронный двигатель专业解读
在石油、化工、煤炭等工业领域,YBX2系列高压防爆型高效率三相异步电动机以其卓越的防爆性能和出色的能源效率,成为危险环境中的理想动力装置。
一、产品概述与技术特点
1. 产品概述

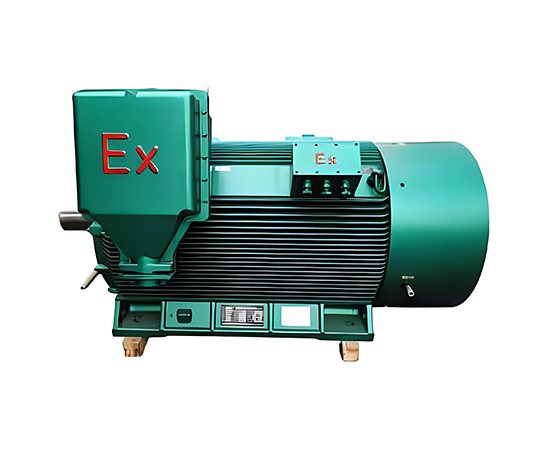

Высоковольтный взрывозащищенный высокоэффективный трехфазный асинхронный двигатель серии YBX2是Двигатели Sigmaусыновление先进技术和优化设计打造的新一代防爆动力设备。该产品具有防爆安全、效率高、运行可靠、寿命长等突出特点,严格遵循GB 3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》 和GB 3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d" 等国家标准。

YBX2系列电动机采用全封闭自扇冷式设计,其防爆性能符合GB3836.1和GB3836.2的规定,同时参照了IEC60079-1和EN50018标准,是危险环境作业场所的理想动力解决方案。
2. 核心技术特点
YBX2系列电动机融合了多项创新技术,具有显著的性能优势:
- 卓越的高效节能特性:效率指标符合 GB18613-2002《中小型三相异步电动机能效限定值及节能评价值》 中的"电动机节能评价值"规定,效率水平相当于欧洲Eff1高效电机,并满足美国能源法规定的电动机符合EPACT效率指标要求
- 优异的防爆性能:电动机制成隔爆型,防爆标志为ExdⅠ、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4,分别适用于煤矿井下固定式设备及工厂用ⅡA级、ⅡB级、ⅡC级,温度组别为T1~T4组的爆炸性气体混合物的场所
- 低振动低噪声设计:振动较YB系列低1~2mm/s,噪声指标比YB同规格低3~6dB(A),营造更加舒适的工作环境
二、技术参数与性能指标
YBX2系列高压防爆型高效率三相异步电动机具有全面的技术优势,满足不同工业场景的动力需求:
表:YBX2系列电动机主要技术参数
性能特征说明
YBX2系列电动机在防爆安全、运行性能和能源效率等方面均表现出色:
- 高效节能:与YB、YB2系列相比,效率平均提高3%左右,节能效果显著
- 优良的起动性能:具有优良的起动性能,能够满足各种负载条件下的起动需求
- 宽电压适应性:能够在电网电压波动情况下保持稳定性能,适应各种电网环境
三、结构设计与配置
1. 电机主体结构
YBX2系列防爆型三相异步电动机采用专业化防爆设计,每个部件都经过精心设计和优化:
- 定子设计:定子铁心冲片采用高导磁、低损耗优质冷轧硅钢片;绕组型式为低谐波绕组,有绕组定子铁心经VPI真空压力浸渍处理,使之成为一个完整的整体,绕组及绝缘具有良好的电气,机械,防潮性能及热稳定性
- 转子结构:转子铁心冲片也采用高导磁,低损耗优质冷轧硅钢片,采用热套工艺将铸铝转子固定在轴上,对转子进行加工处理时采用了多种有效的降耗措施。转子经动平衡校正,电机运转平稳,振动小
- 防爆接线盒:具有优良的隔爆性能,盒内有较大的空腔便于接线,进线方式分橡套电缆和防爆挠性管两种,制成一个接线口或两个接线口。接线盒位于电动机顶部,可以前、后、左、右四方进线
2. 冷却与防护系统
YBX2系列电动机在冷却与防护方面采用了多项创新设计:
- 机座散热设计:机座外形采用垂直水平的平行散热片结构,美观大方,散热良好
- 高效冷却风扇:H280mm以下电机采用大叶片小外径防静电塑料风扇,便于降低噪声和风摩耗;H315~355mm电机采用节能铝风扇,强度高,损耗低
- 通风风罩设计:风罩为钢板结构,其通风孔为8mm×8mm方孔,在防止一定大小外物进入的前提下得到最大的通风面积,从而使风路顺畅,外形美观,钢性好
四、应用领域与场景
YBX2系列防爆型三相异步电动机凭借其可靠的防爆性能和高效节能的特点,在众多工业领域得到广泛应用:
1. 石油化工行业
- 油气开采设备:用于驱动油田钻井设备、采油设备等,适应易燃易爆环境
- 化工生产装置:应用于化工厂的泵类、压缩机等设备,提供可靠的防爆动力
2. 煤炭工业领域
3. 其他危险场所
- 工厂危险环境:适用于工厂用ⅡA级、ⅡB级、ⅡC级爆炸性气体混合物的场所
- 特殊环境应用:可生产"W"(户外)、"TH"(湿热带)、"TA"(干热带)、"F"(防腐蚀)、"WTH"(户外湿热带)及"WF"(户外防腐蚀) 型派生系列,适应各种特殊环境
五、产品优势与价值
1. 安全可靠性
YBX2系列电动机在安全性方面具有明显优势:
- 可靠的防爆性能:严格按照国家防爆标准设计制造,防爆结构先进,确保在爆炸性环境中的安全运行
- 高质量材料与制造:关键部件采用优质材料和精密制造工艺,确保电机长期稳定运行
- 轴承系统优化:电动机的轴承均选用电机专用的低噪声轴承,H100~H160mm机座轴承采用两面带密封圈的全封闭轴承,使用维护方便
2. 高效节能效益
YBX2系列电动机具有显著的经济效益:
- 降低运行成本:高效率设计可显著减少能耗,缩短投资回收期
- 优化能源利用:电动机具有较高的功率因数和效率,提高电网质量,减少无功补偿设备投资
- 全生命周期成本低:虽然初始投资可能略高,但运行期间的节能效益和低维护成本使全生命周期成本大幅降低
3. 维护便利性
该系列电机在设计上充分考虑了维护的便利性:
- 便于维护的结构设计:合理的结构设计使日常检查、维护和检修工作更为便捷
- 不停机注油装置:H160以上电机设有不停机的注油装置,便于维护和延长使用寿命
- 长寿命设计:采用F级绝缘系统,但温升限值按B级考核,温升裕度大,使用寿命长
六、安装与使用指南
1. 安装环境要求
YBX2系列防爆型三相异步电动机对安装环境有明确要求:
2. 安装与调试
正确的安装与调试是保证电机安全运行的关键:
- 基础要求:需要坚固平整的基础,能够承受电机的重量和运行时的机械应力
- 对中要求:电动机和被驱动机械采用联轴器连接时,必须保证精确对中,避免附加力
- 电气连接:按照电机铭牌和接线图进行正确接线,确保接地可靠
七、服务与技术支持
1. 质量保证体系
YBX2系列防爆型三相异步电动机的生产制造遵循严格的质量标准:
- 标准符合性:产品严格遵循GB 3836系列防爆标准及其他相关标准要求
- 严格的检测流程:效率测试方法采用美国IEEEB标准,是国际公认的精确测试方法,测试结果真实的反映了电动机的实际效率
- Всестороннее тестирование производительности:每台电机都经过严格的出厂测试,确保产品质量可靠
2. 售后服务承诺
西玛电机为客户提供全面的售后服务保障:
- 专业技术支持:提供产品选型、安装指导的专业咨询服务
- 快速响应:客户在使用过程中如发现质量问题,在接到通知后及时答复
- 持续服务:为客户提供长期的技术支持和服务保障
YBX2系列高压防爆型高效率三相异步电动机凭借其卓越的防爆性能、高效节能特性和可靠的运行表现,已成为危险环境工业动力领域的理想解决方案。通过持续的技术创新和Строгий контроль качества,西玛电机确保每一台YBX2系列电动机都能在严苛的工业环境下提供安全、稳定、高效的动力支持。
选择YBX2系列高压防爆型高效率三相异步电动机,就是选择可靠的安全保障和完善的技术服务。我们期待与您合作,共同推动工业领域的安全生产与节能技术进步。
