摘要:
西安泰富西玛YVFE3系列超高效变频调速三相异步电动机是在YE3系列电机基础上派生的变频电机,其效率达到IE3的超效率标准。在结构方面,其散热片采用平行、垂直分布的形式,结构新颖,外形独特,接线盒……
文章目录[隐藏]
西安泰富西玛YVFE3系列超高效变频调速三相异步电动机专业指南
融合IE3超高效能与先进变频技术,打造新一代智能调速动力解决方案

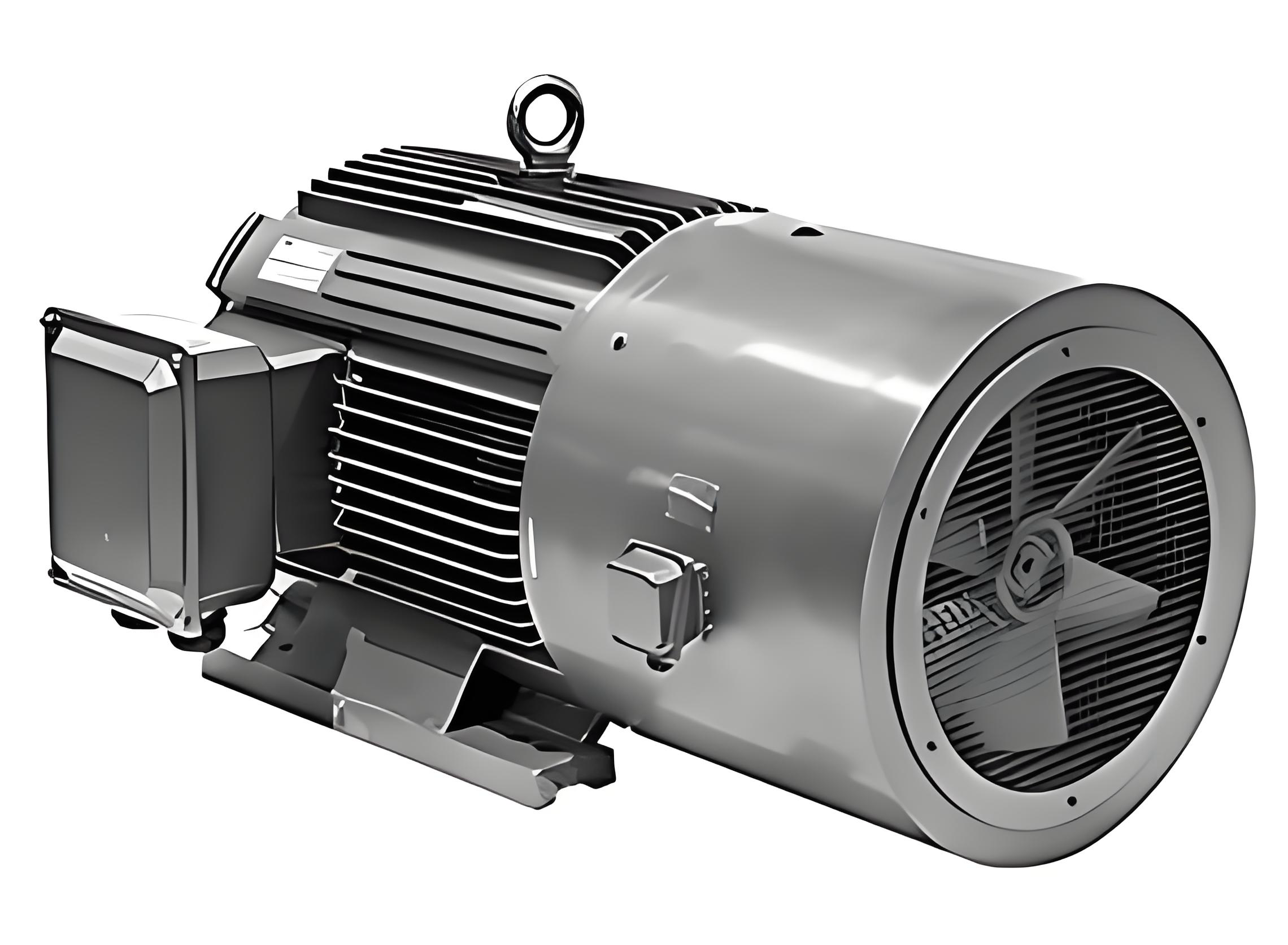

西安泰富西玛YVFE3系列超高效变频调速三相异步电动机是变频电机技术领域的重要突破。该系列产品在YE3系列高效电机基础上创新升级,集IE3超高效能、精准调速特性和卓越环境适应性于一体,为现代工业提供智能化、高效化的动力传动解决方案。

产品型号解析:精准识别电机规格
西安泰富西玛YVFE3系列超高效变频调速三相异步电动机采用系统化命名规则,以YVFE3-132S2-2为例进行详细解析:
完整型号结构:
- "YVF"功能标识:变频调速三相异步电动机
- "E3"能效等级:IE3超高效率标准
- "132"中心高度:机座中心高132mm
- "S"机座规格:机座长度规格代号
- "2"铁芯代码:铁芯长度规格代号
- "2"极数标识:电动机极数为2极
该命名体系严格遵循国家GB/T 4831标准,符合国际电工委员会IEC标准规范,确保产品规格的标准化和国际化兼容性。
产品概述:技术创新的变频调速解决方案
技术传承与创新突破
YVFE3系列超高效变频调速三相异步电动机基于成熟的YE3系列高效电机平台进行专项开发,效率达到IE3超高效等级标准。产品在继承YE3系列优良基因的基础上,针对变频调速的特殊需求进行了全方位优化。
创新的结构设计
散热系统创新:
- 散热片采用平行与垂直交错分布的创新设计
- 结构新颖独特,散热效率显著提升
- 优化的风道设计,确保高效热交换
降噪减振技术:
- 机座、端盖等关键部件经过有限元分析优化
- 整机噪音控制达到行业先进水平
- 振动强度大幅降低,运行更加平稳
轴承系统专业化设计
差异化轴承配置:
- YVFE3-80-160机座号:采用全封闭免维护轴承,使用便捷
- YVFE3-180-355机座号:配备前后轴承注油装置,维护方便
冷却系统保障
采用高效轴流通风机强迫通风系统,专门针对变频调速工况设计,确保电机在低速恒转矩长期运行时绕组温升严格控制在规定范围内。
核心技术优势与性能特点
电磁设计优化
针对变频器供电特性进行的专业电磁设计:
宽频适应性:
- 充分考虑变频器电源供电对电机的特殊影响
- 保证电机在高频段具有充足的过载能力
- 确保在低频段保持稳定的恒转矩输出
调速系统卓越性能
YVFE3系列与变频装置构成的调速系统具有显著优势:
节能效果突出:
- 相比传统调速方式,节能效果显著
- 优化的电磁设计降低铁损和铜损
调速性能优异:
- 调速范围宽广,满足多样化工况需求
- 调速精度高,响应速度快
兼容性强大:
- 可与国内外各类变频器完美配套
- 噪音低、振动小,改善工作环境
标准符合性
- 4极电机符合 JB/T7118-2004《小型变频调速三相异步电动机技术条件》
- 其他极数电机符合 IEC 60034-1 国际标准
- 同时满足 GB 755《旋转电机定额和性能》国家标准
创新的电机结构与配置方案
防护与冷却系统
外壳防护设计:
- 标准配置IP55防护等级
- 有效防御灰尘侵入和喷水影响
- 可根据用户需求提供同级定制防护
高效冷却方案:
- 采用IC416全封闭带轴流通风机冷却
- 独立的强制风冷系统
- 确保宽频范围内的有效散热
灵活的功能扩展
传感器集成选项:
- 支持高分辨率光电编码器
- 可配备精密旋转变压器
- 兼容测速发电机等反馈装置
多功能附件配置:
- 电磁制动器(通电制动/失电制动)
- 齿轮减速机一体化集成
- 按需定制特殊功能附件
人性化接线设计
- 标准配置:接线盒位于机座顶部,接线便捷
- 定制选项:可按要求置于机座左侧或右侧
- 灵活的出线方向,适应复杂安装环境
主要技术性能参数
基本技术规格
工作制式:
- 连续工作制(S1),适合长期稳定运行
电气参数:
- 额定电压:380V
- 额定频率:50Hz
- 支持定制电压频率参数
绝缘系统:
- F级绝缘等级,耐热性能优异
- 优质绝缘材料,确保长期可靠性
专业调速特性
调速范围配置:
- H80-255中心高:5-50Hz恒转矩调速
- H250-355中心高:3-50Hz恒转矩调速
- 50-100Hz恒功率调速范围
- 支持高频范围定制
性能优势:
- 强大的过载能力,适应冲击负载
- 优异的低速性能,转矩输出稳定
- 宽频域内保持卓越运行特性
电气连接规范
- 280及以下机座号:标准Y接法
- 315-355机座号:采用△接法
- 规范的接线方式确保最佳性能发挥
严格的使用环境条件
环境适应性标准
YVFE3系列电动机设计满足严苛的工业环境要求:
海拔适应:
- 运行海拔不超过1000米
温度耐受:
- 环境温度-15℃至+40℃
- 适应季节性温度变化
湿度条件:
- 最湿月平均相对湿度90%
- 月平均最低温度不高于25℃
应用领域与价值体现
广泛的行业应用
YVFE3系列超高效变频调速电动机适用于多个工业领域:
重点应用行业:
- 轻工纺织:生产线精确调速控制
- 化工冶金:流程工艺调速传动
- 机床制造:精密加工动力传输
- 风机水泵:智能节能调速系统
专业应用场景:
- 恒转矩调速场合
- 恒功率调速需求
- 自动化控制系统集成
智能化控制价值
自动化集成:
- 便于实现智能化调速控制
- 支持自动化系统无缝集成
- 提升生产流程的智能化水平
专业选型与订货指南
选型技术要点
选择合适的YVFE3系列变频电动机时,需要重点考虑:
负载特性分析:
- 负载类型和转矩特性
- 调速范围和精度要求
- 运行周期和负载变化率
环境因素考量:
- 安装环境温度湿度条件
- 防护等级特殊要求
- 冷却条件限制
订货技术要求
标准订货信息:
- 完整的电动机型号规格
- 额定功率和调速范围
- 电压等级和频率参数
- 安装结构形式要求
- 噪声等级(未注明按2级供货)
特殊配置说明:
- 专用传感器类型和规格
- 制动器配置要求
- 减速机参数需求
- 特殊接线盒位置要求
- 其他功能定制需求
所有特殊技术要求需在订货合同中明确标注,并提前与工厂技术部门确认可行性。
西安泰富西玛质量保障
专业技术实力
西安泰富西玛电机有限公司作为电机制造领域的骨干企业,具备雄厚的技术研发能力和完善的生产制造体系,为各行业提供可靠的动力系统解决方案。
完善的服务体系
公司建立了完善的质量保证和售后服务体系,确保每台YVFE3系列电动机都符合严格的品质标准,为用户提供全面的技术支持和售后服务保障。
结语
西安泰富西玛YVFE3系列超高效变频调速三相异步电动机凭借其创新的技术设计、卓越的性能表现和广泛的应用适应性,已成为工业变频调速领域的优选方案。西玛电机依托深厚的技术积累和完善的服务网络,为每位客户提供专业的技术支持和可靠的产品保障。
如需详细了解YVFE3系列超高效变频调速电动机的技术特性或获取专业选型指导,欢迎联系西玛电机专业技术团队,我们将为您提供全方位的技术服务和定制化解决方案。
