压力电机温度传感器的选取同样要从量程、测温方式和精度上经行考虑,所以最终选择了符合测试要求的CTLT20红外温度仪。红外温度仪通过接受被测物体自身辐射的红外能量来测量物体的表面温度,然后红外温度仪内部的探测元件将采集到的能量信息输送到微处理器中将能量信息转换为易于采集的电信号。CTLT20红外温度仪的测量参数如表1所示:
表1:CTLT20红外温度仪参数表
1
温度量程
-50—975°C
2
光学分辨率
22: 1
3
系统精度
1%
4
模拟输出
0—5V
5
温度分辨率
o.rc
6
供电电压
9—15V

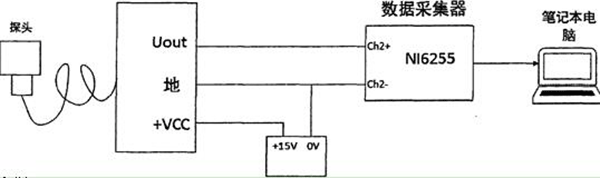

CTLT20红外温度仪的接线如图2所示。红外温度仪输出信号为0-5V的电压信号。然后将电压信号输入到采集系统进行釆集。
图1:红外温度仪接线图
红外温度仪接线图
压力电机电流传感器的选取要考虑测量电流的类型,量程的大小和工作的原理等。最终选取了闭环霍尔电流传感器LF505。LF505电流传感器作为一种模块化的先进传感器将各种元器件,电路和传感器很好的融进一个整体中。LF505具有反应速度快,便于安装,测量范围广等优点。使用东莞电机电流传感器进行测量时原边电流产生的磁通量与霍尔电压经放大产生的补偿电流通过副边线圈产生的磁通量相平衡,所以补偿电流可以精确的反映出原边电流。
表2:LF505电流传感器参数表
1
原边理论值
500A
2
精度
0.6%
3
测量范围
800A
LF505电流传感器接线如图2所示。电流传感器输出信号为-100mA-+100mA的电流信号,经串联温度系数小的50Q的精密电阻后转变为-5V-+5V的电压信号输入到采集器中。
图2:电流传感器接线图
电流传感器接线图
压力电机电压传感器主要用来测量地铁列车环球电机的电压,在考虑了量程大小,测试精度和测量方法后,最终选择了应用霍尔原理中的闭环补偿原理的LEMLV100-2000电压传感器。霍尔电压传感器的工作原理与霍尔电流传感器的工作原理相似,不同的是输入端变成原边电压。原边电压通过原边电阻转换为原边电流,应用补偿原理会得到补偿电流,补偿电流通过转换便能精确地反映原边电压的大小。电压传感器参数如表3所示:
表3:LV100-2000电压传感器参数表
1
原边理论值
2000V
2
精度
0.7%
3
测量范围
3000V
4
供电电压
±12V—±15V
5
副边额定信号
50mA
电压传感器输出信号为-50mA-+50mA的电流信号,经串联温度系数小的100Q的精密电阻后转变为-5V-+5V的电压信号输入到采集器中。
