两种判定异步电动ZTP电机机绕组收尾端的方法。

时间:2019-08-19 19:03
一、用交流电源和万用表判断绕组的首尾端
      (1)用万用表判断同一相绕组的两个线头。用万用表的电阻档接6个线头中的任意两个,若阻值很大,则不是同一相绕组的两端;此时万用表的红表笔(或黑表笔)不动,另一支表笔依次接其他4个线头,若阻值很小,则表明此时两支表笔接的两个线头为同 一相绕组的两端。
      同理,可测出另外两相绕组各自的线头。
      可以把第一个绕组的两端编号为1、4,第2个绕组的两端编号为2、5,第三个绕组的两端编号为3、6。
      (2)将第一个绕组的两端(1、4 )接万用表的交流电压档,将 另两个绕组的2、3端相接,即串联后接220V交流电,如图所示。指定2为首端,若读数为0V或几伏,如图a所示,则表明 串联的两个绕组是首首相接,即3为首端;若万用表的读数较大, 如图b所示,则为首尾相接,那么3为尾端。

两种判定异步电动机绕组收尾端的方法——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站

用交流电源和万用表判断绕组的首位端(一)

(a)读数为0V或几伏;(b)读数较大

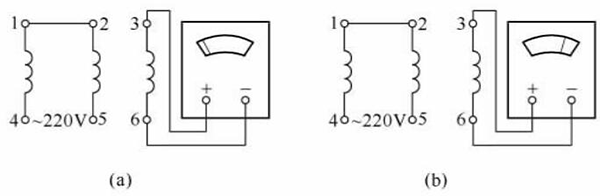

      (3)同理,将3、6端接万用表的交流电压档,将1、2相接即将 第1、第2个绕组串联后接220V交流电,若读数为0V或几伏,如图a所示,则表明1为首端;若读数较大,如图b所示,则表明1为尾端。

两种判定异步电动机绕组收尾端的方法——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站


用交流电源和万用表判断绕组的首位端(二)

(a)读数为0V或几伏;(b)读数较大

二、用万用表和直流电源判断绕组的首尾端

      (1)按“用交流电源和万用表判别异步电动机绕组的首尾端”方法判断出同一相绕组的两个线头。

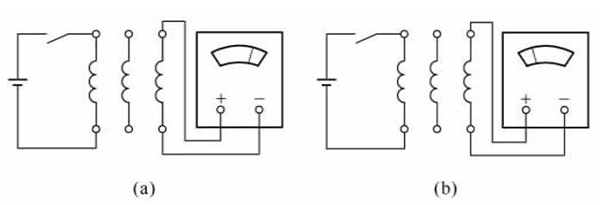

      (2 )如图所示,将一相绕组的两端经过一个开关与两节干电池相接,并指定与电池正极相接的一端为绕组的首端(也可 指定为尾端,首尾是相对的,一旦指定一端为首端,则另一端就是尾端)。
      (3)将万用表拨到最小的直流毫安档,并与另一绕组相接。
      (4)在接通开关的瞬间,若万用表的指针正转(即向右偏转),则表明与万用表的“+”极相接的一端为此相绕组的尾端,如图a所示;若万用表的指针反转(即向左偏转),则表明与万 用表“+”极相接的一端为此相绕组的首端,如图b所示。
      (5)同样的方法可以测出第三个绕组的首尾端。

两种判定异步电动机绕组收尾端的方法——西安泰富西玛电机(西安西玛电机集团股份有限公司)官方网站
