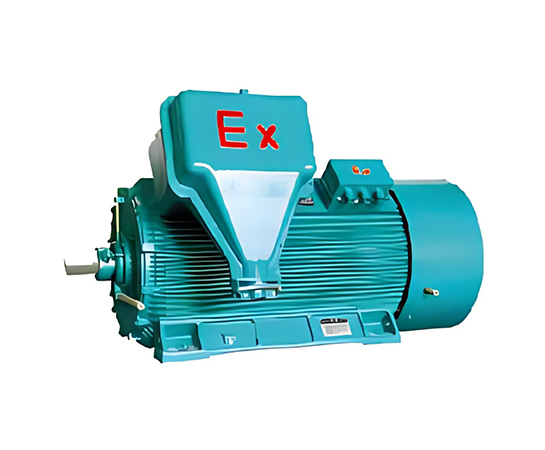

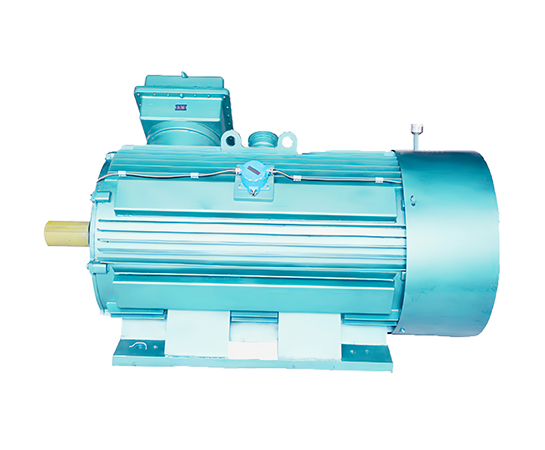

YB2系列高压防爆型高效率三相异步电动机专业解读
在石油、化工、煤炭等工业领域,YB2系列高压防爆型三相异步电动机以其卓越的防爆性能和高效的能源利用,成为危险环境中的理想动力装置。

产品概述
Dòng YB2 - Động cơ điện ba pha không đồng bộ hiệu suất cao, chống cháy nổ, áp suất cao是YB系列电机的更新换代产品。本系列电动机采用先进的设计理念和制造工艺,具有防爆安全、效率高、运行可靠、寿命长等突出特点,严格遵循GB 3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》 和GB 3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d" 等国家标准。
YB2系列电动机的功率等级、安装尺寸符合国际电工委员会(IEC)标准,其对应关系与德国DIN42673标准相同,有利于出口设备的配套和引进设备的备品备件。该系列电机采用全封闭、外扇冷式、鼠笼型结构,具有设计新颖、结构紧凑、造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小等优点。
核心技术特点
1. 卓越的防爆性能
YB2系列电动机的防爆性能符合国家防爆标准要求,其防爆标志包括:
电机的隔爆外壳设计能有效防止内部爆炸传播到外部环境,确保在爆炸性气体环境中的安全运行。
2. 高效率与节能特性
YB2系列电动机具有效率高、噪音低、振动小、堵转转矩高等特点。通过优化的电磁设计和低损耗材料的应用,电动机在宽负载范围内保持高效运行,与传统电机相比具有更低的运行成本和更高的能源利用效率。
3. 坚固耐用的结构设计
YB2系列电动机采用高质量的原材料和特殊的工艺要求,关键部件经过全面强化:
- 全封闭结构设计:外壳防护等级达到IP55,能够有效防止灰尘、水分进入电机内部
- F级绝缘系统:电动机采用F级绝缘,定子绕组的温升按80K考核,确保电机在高温环境下稳定运行
- 优化的冷却系统:采用IC411冷却方式(全封闭自扇冷式),散热性能良好
技术参数与规格
YB2系列高压防爆型三相异步电动机提供全面的技术规格,满足不同应用需求:
表:YB2系列电动机主要技术参数
| 参数类别 | 技术规格与性能指标 |
|---|---|
| 机座号范围 | H63~H355 |
| 额定电压 | 380V、660V、380V/660V(也可提供1140V等规格) |
| 额定频率 | 50Hz |
| 防护等级 | IP55 |
| 绝缘等级 | F级 |
| 冷却方式 | IC411(全封闭自扇冷式) |
| 工作制 | S1(连续工作制) |
| 安装形式 | IMB3、IMB5、IMB35等 |
性能特征说明
YB2系列电动机在防爆安全、运行性能和能源效率等方面均表现出色:
结构设计与配置
1. 电机主体结构
YB2系列防爆型三相异步电动机采用专业化防爆设计,每个部件都经过精心设计和优化:
- 防爆外壳设计:电机外壳具有足够的机械强度,能够承受内部爆炸压力而不损坏
- 机座造型:采用垂直水平的平行散热片结构,接线盒在机座顶部,便于安装和维护
- 接线盒设计:接线盒的进线方式为橡套电缆,其接线端子分三个(供一种电压)或六个(供二种电压)两种结构
2. 内部核心组件
YB2系列电动机的内部结构经过精心设计和优化,确保高效安全运行:
应用领域与场景
YB2系列防爆型三相异步电动机凭借其可靠的防爆性能和高效节能的特点,在众多工业领域得到广泛应用:
1. 石油化工行业
- 油气开采设备:用于驱动油田钻井设备、采油设备等,适应易燃易爆环境
- 化工生产装置:应用于化工厂的泵类、压缩机等设备,提供可靠的防爆动力
2. 煤炭工业领域
3. 其他危险场所
产品优势与价值
1. 安全可靠性
YB2系列电动机在安全性方面具有明显优势:
- 可靠的防爆性能:严格按照国家防爆标准设计制造,防爆结构先进,确保在爆炸性环境中的安全运行
- 高质量材料与制造:关键部件采用优质材料和精密制造工艺,确保电机长期稳定运行
- 全面的安全保护:机座号H180以上有注排油装置,便于维护和延长使用寿命
2. 高效节能效益
YB2系列电动机具有显著的经济效益:
- 降低运行成本:高效率设计可显著减少能耗,缩短投资回收期
- 优化能源利用:电动机具有较高的功率因数和效率,提高电网质量,减少无功补偿设备投资
- 全生命周期成本低:虽然初始投资可能略高,但运行期间的节能效益和低维护成本使全生命周期成本大幅降低
3. 维护便利性
该系列电机在设计上充分考虑了维护的便利性:
- 便于维护的结构设计:合理的结构设计使日常检查、维护和检修工作更为便捷
- 模块化设计:关键部件采用模块化设计,降低维护难度和备件库存
- 长寿命设计:采用F级绝缘系统,设计寿命长,维护周期长
安装与使用指南
1. 安装环境要求
YB2系列防爆型三相异步电动机对安装环境有明确要求:
- 环境条件:环境空气温度随季节变化,但不超过35℃(煤矿井下)或40℃(工厂),环境空气最低温度为-15℃
- 海拔高度:安装海拔不超过1000m
- 湿度条件:环境空气最大相对湿度不超过95%(当温度为25℃时)(煤矿井下) 或湿月月平均最大相对湿度为90%,同时该月月平均最低温度不高于25℃(工厂用)
2. 安装与调试
正确的安装与调试是保证电机安全运行的关键:
- 基础要求:需要坚固平整的基础,能够承受电机的重量和运行时的机械应力
- 对中要求:电动机和被驱动机械采用联轴器连接时,必须保证精确对中,避免附加力
- 电气连接:按照电机铭牌和接线图进行正确接线,确保接地可靠
服务与技术支持
1. 质量保证体系
YB2系列防爆型三相异步电动机的生产制造遵循严格的质量标准:
- 标准符合性:产品严格遵循GB 3836系列防爆标准及其他相关标准要求
- 严格的检测流程:在制造过程中经过多项严格的测试,确保产品性能符合标准要求
- 全面的性能测试:每台电机都经过严格的出厂测试,确保产品质量可靠
2. 售后服务承诺
供应商为客户提供全面的售后服务保障:
- 专业技术支持:提供产品选型、安装指导的专业咨询服务
- 快速响应:客户在使用过程中如发现质量问题,供应商会及时响应并解决
- 持续服务:为客户提供长期的技术支持和服务保障
YB2系列高压防爆型高效率三相异步电动机凭借其卓越的防爆性能、高效节能特性和可靠的运行表现,已成为危险环境工业动力领域的理想解决方案。通过持续的技术创新和严格的质量控制,确保每一台YB2系列电动机都能在严苛的工业环境下提供安全、稳定、高效的动力支持。
选择YB2系列高压防爆型高效率三相异步电动机,就是选择可靠的安全保障和完善的技术服务。我们期待与您合作,共同推动工业领域的安全生产与节能技术进步。
