มอเตอร์กระแสตรงคอมมิวเตเตอร์: หลักการการทำงานและคู่มือการเลือกสำหรับส่วนประกอบหลัก
ในภาคอุตสาหกรรมสมัยใหม่ ตัวสลับกระแสของมอเตอร์กระแสตรงทำหน้าที่เป็นองค์ประกอบหลักในการดำเนินการประสิทธิภาพของมันมีผลกระทบโดยตรงต่อประสิทธิภาพการดำเนินงานและความน่าเชื่อถือของระบบทั้งหมด
I. ภาพรวมผลิตภัณฑ์: ส่วนประกอบหลักของมอเตอร์กระแสตรง

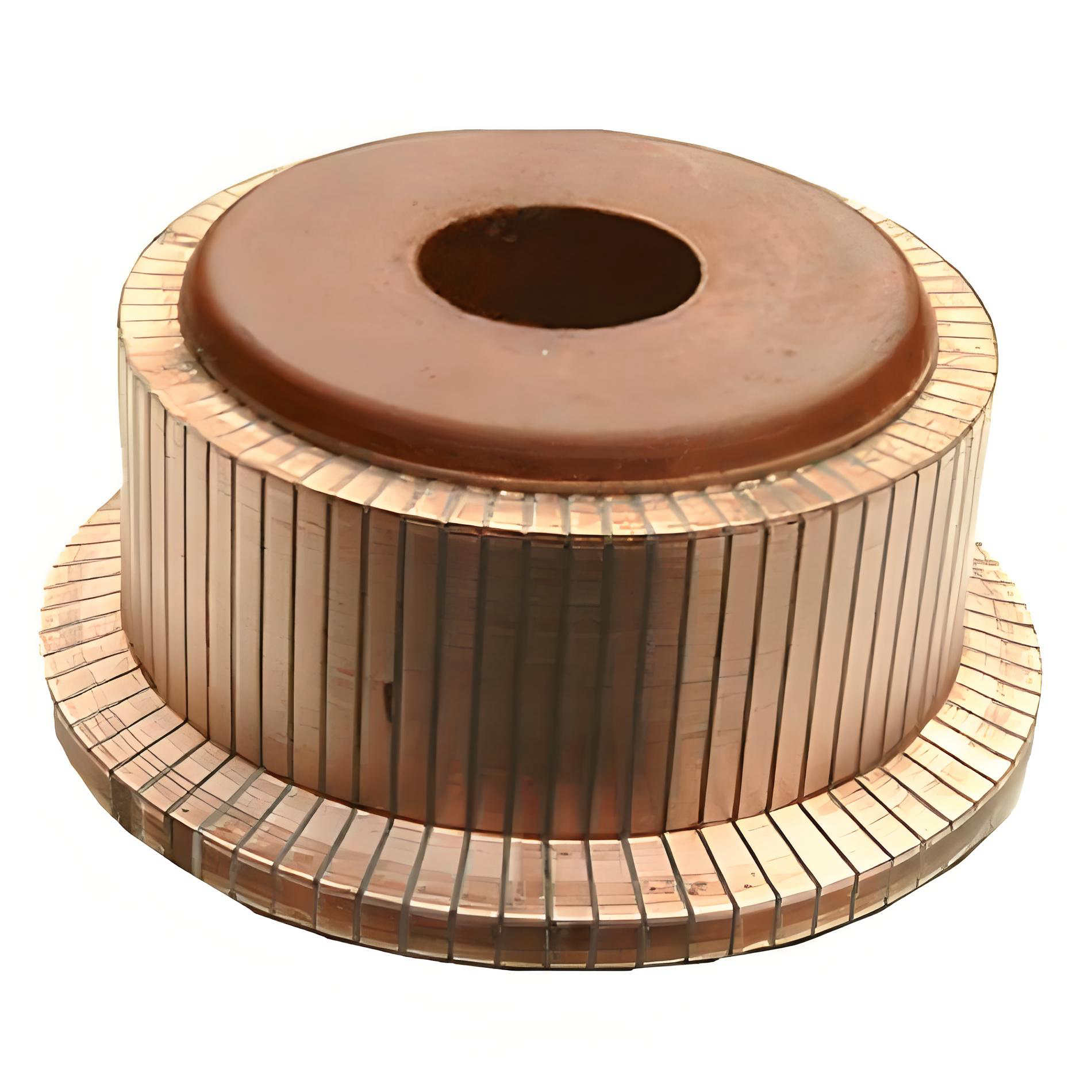

คอมมิวเตเตอร์มอเตอร์กระแสตรงคอมมิวเตเตอร์ หรือที่รู้จักกันในชื่อคอมมิวเตเตอร์ เป็นส่วนประกอบหลักของมอเตอร์กระแสตรง (DC) เครื่องกำเนิดกระแสตรง (DC) และมอเตอร์กระแสสลับแบบคอมมิวเตเตอร์。ซีมา มอเตอร์สตัวสลับกระแสใช้วัสดุทองแดงคุณภาพสูงและวัสดุฉนวนระดับพรีเมียมผ่านเทคนิคการกลึงความแม่นยำสูงผลิตขึ้นเพื่อให้มั่นใจในความมั่นคงภายใต้สภาวะการหมุนด้วยความเร็วสูงประสิทธิภาพการสลับกระแสไฟฟ้าที่เสถียร。

ในฐานะที่เป็น "หัวใจ" ของมอเตอร์กระแสตรง (DC motor) คอมมิวเตเตอร์จะทำการสลับทิศทางของกระแสไฟฟ้าภายในขดลวดอาร์เมเจอร์โดยอัตโนมัติผ่านการสัมผัสแบบเลื่อน มันจะเปลี่ยนกระแสไฟฟ้าสลับภายในขดลวดอาร์เมเจอร์ให้เป็นกระแสตรงที่แปรงถ่าน (ในโหมดเครื่องกำเนิดไฟฟ้า) หรือแปลงกระแสตรงภายนอกให้เป็นกระแสสลับภายในขดลวดอาร์เมเจอร์ (ในโหมดมอเตอร์)ประสิทธิภาพและความน่าเชื่อถือของกระบวนการนี้มีผลกระทบโดยตรงต่อประสิทธิภาพโดยรวมของระบบมอเตอร์
II. หลักการการทำงานและคุณสมบัติทางเทคนิค
1. หลักการการทำงานพื้นฐาน
ตัวสลับกระแสประกอบด้วยจำนวนมากแผ่นทองแดง (แผ่นสลับกระแส) การก่อตัวของโครงสร้างทรงกระบอกหรือแผ่นดิสก์ โดยมีแผ่นทองแดงแยกออกจากกันไมกาหรือวัสดุฉนวนอื่นๆฉนวนกันความร้อน แผ่นทองแดงแต่ละแผ่นเชื่อมต่อกับส่วนประกอบขดลวดของอาร์มาเจอร์เมื่ออาร์มาเจอร์ของมอเตอร์หมุน ส่วนของทองแดงจะสัมผัสกับแปรงถ่านคาร์บอนที่อยู่กับที่อย่างต่อเนื่อง
ในเครื่องกำเนิดไฟฟ้ากระแสตรง ตัวสับเปลี่ยนกระแสไฟฟ้าจะเปลี่ยนกระแสสลับภายในขดลวดของอาร์มาเจอร์ให้เป็นกระแสตรงระหว่างแปรงถ่านกระบวนการที่กระแสไฟฟ้าเปลี่ยนทิศทางหรือขนาดเมื่อส่วนของคอมมิวเตเตอร์ที่เชื่อมต่อกับแต่ละขดลวดของอาร์เมเจอร์ผ่านแปรงถ่านเรียกว่า "ย้อนกลับ"ในมอเตอร์คอมมิวเตเตอร์แบบกระแสสลับ หน้าที่ของคอมมิวเตเตอร์คือการปรับความถี่ของกระแสสลับระหว่างแปรงถ่านให้สอดคล้องกับความต้องการในการทำงาน。
2. คุณสมบัติทางเทคนิคที่สำคัญ
คอมมิวเตเตอร์มอเตอร์ Simar มีคุณสมบัติทางเทคนิคที่โดดเด่นหลายประการ:
- การเลือกใช้วัสดุคุณภาพสูง: ใช้วัสดุทองแดงบริสุทธิ์สูงตรวจสอบให้แน่ใจว่ามีคุณสมบัติการนำไฟฟ้าที่ยอดเยี่ยม ร่วมกับวัสดุฉนวนทนความร้อนสูงตรวจสอบให้แน่ใจว่ามีฉนวนกันความร้อนระหว่างส่วนประกอบอย่างเชื่อถือได้
- การออกแบบโครงสร้างที่แม่นยำ: ระหว่างส่วนของคอมมิวเตเตอร์การกระจายตัวที่เท่ากัน与ผิวเรียบเนียนตรวจสอบให้แน่ใจว่ามีการสัมผัสที่มั่นคงกับแปรงเพื่อลดการเกิดประกายไฟ
- การปรับเทียบสมดุลแบบไดนามิก: ได้ผ่านการการทดสอบสมดุลไดนามิกแบบแม่นยำรับประกันการดำเนินงานที่ราบรื่นภายใต้สภาวะความเร็วสูง พร้อมลดการสั่นสะเทือนและเสียงรบกวน
- การออกแบบเพื่อเพิ่มประสิทธิภาพการระบายความร้อนการออกแบบโครงสร้างที่เหมาะสมช่วยให้การระบายความร้อนเป็นไปอย่างมีประสิทธิภาพ ป้องกันการเสื่อมประสิทธิภาพที่เกิดจากการเพิ่มขึ้นของอุณหภูมิเกินขีดจำกัด
III. โครงสร้างหลักและพารามิเตอร์ทางเทคนิค
1. คำอธิบายโครงสร้างส่วนประกอบอย่างละเอียด
คอมมิวเตเตอร์ของมอเตอร์กระแสตรงเป็นระบบที่ซับซ้อน ประกอบด้วยชิ้นส่วนที่มีความแม่นยำหลายชิ้น:
- เซ็กเมนต์คอมมูเตเตอร์โดยทองแดงอิเล็กโทรไลต์คุณภาพสูงผลิตขึ้นเพื่อนำกระแสไฟฟ้าผ่านการสัมผัสกับแปรง โดยทั่วไปมีพื้นผิวสำเร็จรูปของการกลึงด้วยความแม่นยำสูง和การขัดเงา
- ชั้นฉนวน: การนำเฟรมระหว่างเฟรมมาใช้ไมกา或พลาสติกวิศวกรรมประสิทธิภาพสูงฉนวนป้องกันไฟฟ้าลัดวงจรระหว่างแผ่น โดยมีค่าความทนต่อแรงดันไฟฟ้าที่สามารถทำได้ตามข้อกำหนดของการใช้งานเกรด F/เกรด H
- เสริมความแข็งแรงของวงแหวน: บางรุ่นความเร็วสูงมาพร้อมกับแหวนเสริมแรงสูงป้องกันการเสียรูปโครงสร้างที่เกิดจากแรงเหวี่ยง เหมาะสำหรับการใช้งานที่เกิน 25,000 รอบต่อนาที
- ปลอกและแหวนรั้งชุดประกอบส่วนคอมมิวเตเตอร์แบบยึดแน่น เพื่อให้มั่นใจในความมั่นคงของโครงสร้างโดยรวม โดยทั่วไปประกอบด้วยเหล็กกล้า或โลหะผสม
2. ข้อมูลทางเทคนิคหลัก
คอมมิวเตเตอร์ของ Xima motors ครอบคลุมข้อกำหนดทางเทคนิคที่หลากหลายเพื่อตอบสนองความต้องการในการใช้งานที่แตกต่างกัน:
IV. ขอบเขตการประยุกต์ใช้งานและสถานการณ์จำลอง
คอมมิวเตเตอร์ของมอเตอร์กระแสตรงมีบทบาทสำคัญในหลากหลายภาคอุตสาหกรรมเนื่องจากประสิทธิภาพที่เสถียร:
1. ระบบขับเคลื่อนและระบบอัตโนมัติในอุตสาหกรรม
- เครื่องจักรหนักมอเตอร์ขับเคลื่อนสำหรับอุปกรณ์กำลังสูง เช่น โรงรีดเหล็ก รอก และเครื่องอัด
- อุปกรณ์อัตโนมัติการควบคุมความแม่นยำของหุ่นยนต์อุตสาหกรรม ระบบสายพานลำเลียง และเครื่องจักรบรรจุภัณฑ์
- อุปกรณ์สายการผลิตเครื่องจักรสิ่งทอ, อุปกรณ์การพิมพ์, สายการผลิตแปรรูปอาหาร
2. ภาคการขนส่ง
- รถยนต์ไฟฟ้ามอเตอร์ขับเคลื่อนและตัวกระตุ้นระบบเสริม
- ระบบขนส่งทางรางมอเตอร์ขับเคลื่อนและมอเตอร์เสริมสำหรับรถไฟใต้ดินและรถไฟความเร็วสูง
- อวกาศและอากาศยาน: เครื่องกำเนิดไฟฟ้าสำหรับสตาร์ทอากาศยาน, ระบบควบคุมเซอร์โว
3. เครื่องใช้ไฟฟ้าและเครื่องมือในครัวเรือน
- เครื่องใช้ไฟฟ้าภายในบ้านเครื่องดูดฝุ่น เครื่องปั่น เครื่องซักผ้า และมอเตอร์ของเครื่องใช้ไฟฟ้าภายในบ้านอื่น ๆ
- เครื่องมือไฟฟ้าเครื่องมือความเร็วสูง เช่น สว่านไฟฟ้า เครื่องเจียรมุม และเลื่อยยนต์
- อุปกรณ์สำนักงานระบบป้อนกระดาษสำหรับเครื่องพิมพ์ เครื่องถ่ายเอกสาร และเครื่องสแกนเนอร์
V. ข้อได้เปรียบด้านประสิทธิภาพและคุณสมบัติ
มอเตอร์คอมมิวเตเตอร์ของซิมาร์มีข้อได้เปรียบหลายประการที่ทำให้โดดเด่นในตลาดที่มีการแข่งขันสูง:
1. การแปลงกระแสไฟฟ้าที่มีประสิทธิภาพและเสถียร
- ความต้านทานการสัมผัสต่ำกระบวนการปรับปรุงความบริสุทธิ์ของทองแดงและการบำบัดผิวให้เหมาะสม ช่วยลดความต้านทานการสัมผัสระหว่างแปรงกับส่วนของคอมมิวเตเตอร์
- การสลับสัญญาณที่เสถียรเซ็กเมนต์คอมมิวเตเตอร์ที่ผ่านการกลึงด้วยความแม่นยำสูงช่วยให้การเปลี่ยนทิศทางกระแสไฟฟ้าเป็นไปอย่างราบรื่น ลดความผันผวนของแรงดันไฟฟ้าให้น้อยที่สุด
- ความต้านทานอาร์กการเคลือบผิวพิเศษช่วยเพิ่มความต้านทานต่ออาร์คและยืดอายุการใช้งาน
2. อายุการใช้งานยาวนาน
- การออกแบบที่ทนต่อการสึกหรอความแข็งและความต้านทานการสึกหรอของพื้นผิวเซ็กเมนต์คอมมิวเตเตอร์ได้รับการปรับให้เหมาะสมเพื่อทนต่อการเสียดสีของแปรงเป็นเวลานาน
- การรักษาด้วยสารต้านอนุมูลอิสระการบำบัดป้องกันการเกิดออกซิเดชันบนพื้นผิวช่วยป้องกันการสัมผัสที่ไม่ดีซึ่งเกิดจากการเกิดออกซิเดชันของแผ่นทองแดงที่อุณหภูมิสูง
- โครงสร้างแข็งแรงการออกแบบแบบโมโนลิธิกที่แข็งแกร่งต้านทานแรงเหวี่ยงและแรงดันความร้อน ทำให้มีความเสถียรในระยะยาว
3. ความสามารถในการปรับใช้อย่างกว้างขวาง
- ซีรีส์หลายสเปคตั้งแต่ขนาดเล็กจิ๋วไปจนถึงขนาดใหญ่ มีสเปกที่หลากหลายรองรับมอเตอร์ที่มีกำลังวัตต์แตกต่างกัน
- ความสามารถในการปรับแต่งการปรับแต่งวัสดุ ขนาด และวิธีการเชื่อมต่อ สามารถทำได้เพื่อตอบสนองความต้องการเฉพาะของลูกค้า
- ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: ออกแบบด้วยระดับการป้องกันที่หลากหลายเพื่อทนต่อสภาพแวดล้อมที่รุนแรง เช่น สภาพที่มีฝุ่น ความชื้น และอุณหภูมิสูง
VI. คู่มือการเลือกและการติดตั้ง
1. เกณฑ์การคัดเลือก
การเลือกคอมมิวเตเตอร์มอเตอร์กระแสตรงที่เหมาะสมต้องพิจารณาปัจจัยต่อไปนี้อย่างรอบด้าน:
- พารามิเตอร์ทางไฟฟ้ารวมถึงแรงดันไฟฟ้าที่กำหนด、กระแสไฟฟ้าที่กำหนด、ความเร็วรอบสูงสุดตัวชี้วัดหลัก
- ขนาดของเครื่อง:เส้นผ่านศูนย์กลางภายนอก、เส้นผ่านศูนย์กลางรูเพลา、ความยาวทั้งหมด及จำนวนเซ็กเมนต์ของคอมมิวเตเตอร์
- สภาพแวดล้อมในการดำเนินงาน:ช่วงอุณหภูมิ、ระดับความชื้น、สภาพการสั่นสะเทือน及วิธีการทำความเย็น
- ข้อกำหนดเกี่ยวกับอายุการใช้งานเลือกวัสดุและเกรดของกระบวนการที่เหมาะสมตามอายุการใช้งานที่คาดหวัง
2. หมายเหตุการติดตั้ง
การติดตั้งที่ถูกต้องเป็นพื้นฐานสำคัญในการทำให้คอมมิวเตเตอร์ทำงานได้อย่างเหมาะสม:
- การทำความสะอาดก่อนการติดตั้ง ให้แน่ใจว่าผิวหน้าของคอมมิวเตเตอร์สะอาดและปราศจากสิ่งปนเปื้อน เช่น น้ำมัน จาระบี หรือฝุ่น
- ความถูกต้องปานกลางตรวจสอบให้แน่ใจว่าความตั้งฉากและความเป็นแกนร่วมของคอมมิวเตเตอร์และเพลาอยู่ในตำแหน่งที่ถูกต้องเพื่อป้องกันการสั่นสะเทือนที่เกิดจากแรงเบี่ยงเบน
- แรงบิดในการขันให้แน่นขันให้แน่นตามแรงบิดที่แนะนำเพื่อป้องกันการเกิดความเค้นภายในที่เกิดจากการขันแน่นหรือหลวมเกินไปเนื่องจากการขันไม่เพียงพอ
- การจับคู่แปรงเลือกวัสดุแปรงและแรงกดสปริงที่เหมาะสมเพื่อให้เกิดการสัมผัสที่ดีโดยไม่ทำให้เกิดการสึกหรอมากเกินไป
VII. การบำรุงรักษาและการจัดการข้อผิดพลาด
1. การตรวจสอบและบำรุงรักษาเป็นประจำ
งานบำรุงรักษาสำหรับคอมมิวเตเตอร์ของมอเตอร์ Xima ประกอบด้วย:
- การตรวจสอบสภาพพื้นผิวตรวจสอบพื้นผิวของคอมมิวเตเตอร์เป็นประจำเพื่อความเรียบเนียน การสึกหรอผิดปกติ รอยไหม้ หรือออกซิเดชัน
- การทำความสะอาดและการบำรุงรักษาทำความสะอาดพื้นผิวด้วยเอทานอลไร้น้ำเพื่อกำจัดผงหมึกและคราบไขมันที่สะสม
- การทดสอบฉนวนวัดความต้านทานฉนวนระหว่างแผ่นเป็นระยะ เพื่อให้แน่ใจว่าประสิทธิภาพของฉนวนเป็นไปตามข้อกำหนด
2. การแก้ไขปัญหาที่พบบ่อย
ปัญหาที่พบบ่อยในระหว่างการดำเนินการของคอมมิวเตเตอร์และวิธีแก้ไข:
- ประกายไฟมากเกินไปตรวจสอบแรงกดของแปรงและตรวจสอบว่าพื้นผิวสัมผัสอยู่ในสภาพดีหรือไม่ หรือมีการลัดวงจรของขดลวดหรือไม่
- รอยไหม้บนพื้นผิวความเสียหายเล็กน้อยสามารถซ่อมแซมได้ด้วยการกลึงด้วยความแม่นยำ ส่วนความเสียหายรุนแรงจำเป็นต้องเปลี่ยนใหม่
- การล้มเหลวของฉนวนจำเป็นต้องซ่อมแซมหรือเปลี่ยนใหม่โดยผู้เชี่ยวชาญเพื่อป้องกันความเสียหายเพิ่มเติม
- การสึกหรอผิดปกติตรวจสอบว่าวัสดุของแปรงเข้ากันได้หรือไม่ และแรงกดของสปริงเหมาะสมหรือไม่
VIII. บริการและการสนับสนุน
Xima Motors ให้บริการสนับสนุนทางเทคนิคและการรับประกันการบริการที่ครอบคลุมสำหรับผลิตภัณฑ์คอมมิวเตเตอร์:
- การให้คำปรึกษาทางเทคนิค: ให้บริการที่ปรึกษาอย่างมืออาชีพสำหรับการเลือกผลิตภัณฑ์และโซลูชันการใช้งาน
- การพัฒนาตามความต้องการ: ให้บริการออกแบบและผลิตตามความต้องการเฉพาะของลูกค้า
- การสนับสนุนหลังการขาย: ให้บริการการประกันคุณภาพอย่างครอบคลุมและบริการหลังการขายเพื่อให้ลูกค้าใช้สินค้าอย่างไม่ต้องกังวล
คอมมิวเตเตอร์ของมอเตอร์กระแสตรงทำหน้าที่เป็นคอมมิวเตเตอร์ของมอเตอร์กระแสตรงองค์ประกอบหลักประสิทธิภาพของมันมีผลกระทบโดยตรงต่อระบบมอเตอร์ทั้งหมดประสิทธิภาพในการทำงาน与ความน่าเชื่อถือในการปฏิบัติงานXima Motors, ด้วยประสบการณ์ทางเทคนิคและประสบการณ์การผลิตที่สั่งสมมาหลายปี, มอบให้แก่ลูกค้าเหนือกว่าและเชื่อถือได้ผลิตภัณฑ์คอมมูเตเตอร์, ตอบสนองความต้องการของสถานการณ์การใช้งานที่หลากหลาย.
ด้วยการพัฒนาอย่างต่อเนื่องของเทคโนโลยีอุตสาหกรรม Xima Motors จะยังคงมุ่งมั่นอย่างแน่วแน่ในเทคโนโลยีคอมมิวเตเตอร์นวัตกรรมและการเพิ่มประสิทธิภาพเพื่อให้บริการลูกค้าอุตสาหกรรมทั่วโลกด้วยขั้นสูงและมีประสิทธิภาพโซลูชันที่ขับเคลื่อนความก้าวหน้าของระบบอัตโนมัติในอุตสาหกรรมและการพัฒนาอัจฉริยะ
