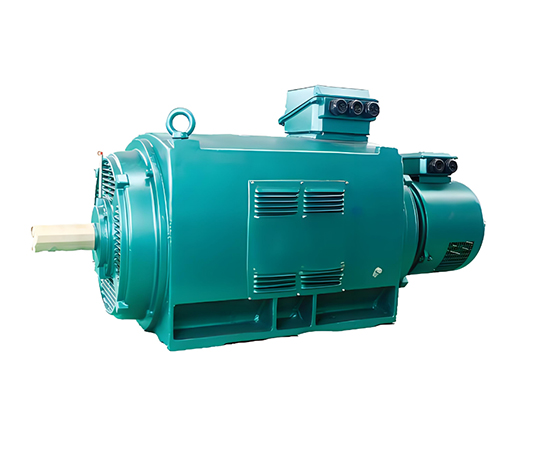

Niederspannungs-Drehstrom-Asynchronmotoren der Serie YR IP23

YR IP44系列低压绕线转子三相异步电动机,专为重载启动与冲击负荷工况设计。通过转子接入电阻,实现平稳起动与良好调速性能,适用于起重、矿山、冶金、水泥、化工等设备驱动需求。

电机采用IP44防护结构,具备可靠的防尘与防水能力,可适应室内外复杂环境;绕组绝缘及机械结构经过强化设计,确保长期连续运行稳定可靠。支持安装尺寸、电压等级、接线及滑环结构定制,满足不同行业设备升级与节能改造。

  • 启动转矩大、抗过载能力强

  • 维护方便,适合多工况频繁启停

  • 品质可靠,可替代国外品牌

  • 提供选型指导与现场服务

适用于:提升设备、破碎机械、运输设备、球磨机等重载机械动力系统。

安全可靠
制作精良
设计定制
品质保障
Online NachrichtWeChat hinzufügenWeChat kopieren
Gebührenfreie Service-Hotline 15902923228
  • 产品详情
  • 售后服务
  • 品牌优势
  • Kontakt

YR IP23系列低压三相异步电动机:高效可靠的工业动力解决方案

在工业动力领域,YR IP23系列低压三相异步电动机以其卓越的启动性能灵活的调速特性,成为各行业重载设备启动与运行的理想动力装置。

Niederspannungs-Drehstrom-Asynchronmotoren der Serie YR IP23是一款防护式绕线转子三相异步电动机,采用先进的电磁设计和优质材料制造,具有启动转矩大、调速性能好、运行可靠、维护方便等特点。该系列电动机严格遵循JB/T 5269-2018《YR3系列(IP23)三相异步电动机技术条件》等国家标准,其功率等级与安装尺寸符合国际电工委员会(IEC)标准,便于设备配套和替换。


一、产品概述与技术特点

1. 产品简介

YR IP23系列是专为工业动力传输设计的绕线转子三相异步电动机。该系列电动机采用防护式结构设计,额定电压为380伏,额定频率为50赫兹。功率范围从4千瓦至132千瓦(部分系列扩展至355千瓦),涵盖160~400机座号,能够满足不同工业场景的动力需求

作为工业动力核心,YR IP23系列电动机适用于驱动各种重载机械设备,如压缩机、破碎机、卷扬机、风机、水泵、传输带。其防护式结构确保了在多种工业环境下的可靠运行,是矿山、机械工业、石油化工、发电厂及各种工矿企业的理想原动机

2. 核心技术特点

YR IP23系列电动机融合了多项创新技术,具有显著的性能优势:

  • 卓越的启动性能:电动机能在较小的启动电流下提供较大的启动转矩,启动转矩比鼠笼转子电动机更大,有效降低对电网的冲击
  • 灵活的调速特性:绕线转子结构使电动机具有一定的调速范围,可通过外接电阻实现速度调节,满足不同工况需求
  • 高效的电气特性:电动机具有效率高、性能好、噪声低、运行可靠等特点,能效水平较高,节能效果显著

二、技术参数与性能指标

YR IP23系列低压三相异步电动机覆盖了广泛的技术规格,满足不同工业场景的动力需求:

主要技术参数

参数类别技术规格与性能指标
机座号范围H160~H400
额定功率4kW~355kW(根据型号不同)
额定电压380V
额定频率50Hz
极数4极、6极、8极等(同步转速1500、1000、750r/min)
防护等级IP23(能防止手指触及机壳内带电导体,防止直径大于12mm固体异物进入)
绝缘等级B级
冷却方式IC01(自扇冷却)
工作制S1(连续工作制)
安装形式IMB3(机座带底脚,端盖无凸缘,卧式)

性能特征说明

YR IP23系列电动机在启动特性、运行性能和调速范围等方面均表现出色:

  • 优良的启动特性启动电流小但启动转矩大,能轻松带动重载设备启动,解决了馈电线路容量不足无法启动鼠笼转子电动机的问题
  • 宽调速范围:通过转子回路外接电阻,可在一定范围内平滑调节转速,满足不同工艺需求
  • 低振动低噪声:采用优化设计和精密制造工艺,电动机运行平稳,振动小,噪音低

三、结构设计与配置

1. 电机主体结构

YR IP23系列低压三相异步电动机采用防护式结构设计,每个部件都经过精心设计和优化:

  • 防护外壳设计:电动机的防护等级为IP23,能防止手指触及机壳内带电导体或转动部分,并防止直径大于12毫米的小形固体异物进入,同时能防止沿垂直线成60度角或小于60度角的淋水滴入电动机,防护性能较传统的防滴式结构更优越
  • 定子结构:定子绕组采用B级绝缘材料,绝缘性能可靠。部分型号的定子采用扁铜线成型硬绕组或圆铜线散嵌软绕组,绕组部分有可靠的固定,并经浸漆处理,具有可靠的电气强度及机械强度,坚固耐用
  • 转子构造:采用绕线式转子结构,通过滑环与外接电阻器连接。转子绕组采用优质材料精密制造工艺,确保电机运行平稳可靠

2. 接线与冷却系统

YR IP23系列电动机在接线与冷却方面采用了专业设计:

  • 接线盒设计:出线盒引出六个(H280)或三个(H315—335)出线端,接线方式为△接法,便于电气连接
  • 冷却系统:采用IC01冷却方式(自扇冷却),通过内部风扇形成气流循环,有效带走电机产生的热量,确保电机在额定负载下持续稳定运行

四、应用领域与场景

YR IP23系列低压三相异步电动机凭借其优异的启动特性和可靠的运行性能,在众多工业领域得到广泛应用:

1. 重工业领域

  • 矿山行业:用于驱动破碎机、卷扬机、提升机等重型设备,耐受恶劣工况
  • 冶金行业:应用于轧钢机、压缩机等设备,提供可靠的动力支持
  • 电力行业:用于发电厂的各种辅助设备,如风机、水泵

2. 通用工业领域

  • 压缩机与泵类设备:适用于压缩机、水泵等设备,提供高效的动力解决方案
  • 传输机械:应用于传输带、运输机械等物料处理设备,满足连续运行需求
  • 切削机床:用于各种机床设备的驱动,提供稳定的动力输出

3. 特殊应用场景

YR IP23系列电动机特别适用于以下特殊工况

  • 需要比鼠笼转子电动机更大启动转矩的场合
  • 馈电线路容量不足以启动鼠笼转子电动机的情况
  • 启动时间较长和启动比较频繁的设备
  • 需要小范围调速的应用
  • 联成"电轴"作同步转动等特殊工艺需求

五、产品优势与价值

1. 运行可靠性

YR IP23系列电动机在可靠性方面具有明显优势:

  • 坚固的结构设计:采用防护式结构,能承受各种工况下的机械应力和热应力,确保长期稳定运行
  • 高质量的绝缘系统:采用B级绝缘材料,绝缘性能可靠,寿命长
  • 良好的环境适应性:电动机适用于海拔不超过1000m、环境空气温度-15℃~+40℃、较为清洁的工业环境中运行

2. 节能经济效益

YR IP23系列电动机具有显著的经济效益:

  • 降低启动电流较小的启动电流可减少对电网的冲击,降低供电设备容量需求
  • 提高启动能力较大的启动转矩能带动重载设备顺利启动,减少设备故障率
  • 全生命周期成本低长寿命设计低维护需求使全生命周期成本大幅降低

3. 维护便利性

该系列电动机在设计上充分考虑了维护的便利性:

  • 便于维护的结构设计:防护式结构使日常检查、维护和检修工作更为便捷
  • 模块化设计:关键部件采用模块化设计,降低维护难度和备件库存
  • 长寿命设计:采用优质绝缘系统,设计寿命长,维护周期长

六、安装与使用指南

1. 安装环境要求

YR IP23系列低压三相异步电动机对安装环境有明确要求:

  • 环境条件:适用于海拔不超过1000m,环境空气温度-15℃~+40℃,无易燃、易爆或腐蚀性气体、较为清洁的工业环境中运行
  • 湿度条件:湿月月平均相对湿度为90%,同时该月月平均最低温度不高于25℃
  • 安装位置:确保电动机周围有足够的空间进行冷却通风和维护

2. 安装与调试

正确的安装与调试是保证电动机安全运行的关键:

  • 启动要求:电动机起动时必须预先在转子回路中接入起动变阻器不允许将转子绕组直接短接起动
  • 传动方式:电动机传动方式可为联轴器、正齿轮或带轮传动
  • 电气连接:按照电动机铭牌和接线图进行正确接线,确保接地可靠

七、服务与技术支持

1. 质量保证体系

YR IP23系列低压三相异步电动机的生产制造遵循严格的质量标准:

  • 标准符合性:产品严格遵循JB/T 5269-2018等国家及行业标准
  • 严格的检测流程:在制造过程中经过多项严格的测试,确保产品性能符合标准要求
  • 全面的性能测试:每台电动机都经过严格的出厂测试,确保产品质量可靠

2. 售后服务承诺

供应商为客户提供全面的售后服务保障:

  • 专业技术支持:提供产品选型、安装指导的专业咨询服务
  • 快速响应机制:接到售后服务需求后,及时响应并解决客户问题
  • 持续服务:为客户提供长期的技术支持和服务保障

YR IP23系列低压三相异步电动机凭借其卓越的启动性能灵活的调速特性可靠的运行表现,已成为工业动力领域的理想解决方案。通过持续的技术创新严格的质量控制,确保每一台YR IP23系列电动机都能在严苛的工业环境下提供安全、稳定、高效的动力支持。

选择YR IP23系列低压三相异步电动机,就是选择可靠的设备性能完善的技术服务。我们期待与您合作,共同推动工业领域的节能技术进步与发展。
